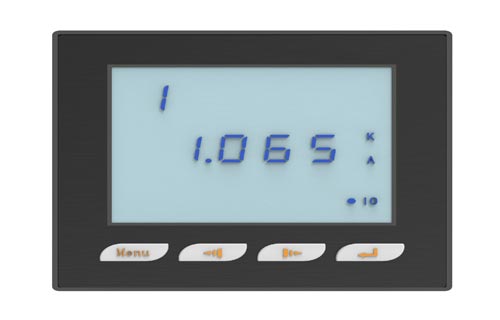

單相液晶電力儀表
單相液晶電力儀表產品簡介
本儀表為直流系統專用監測設備，集成測量、通信與控制功能，支持嵌入式安裝，適用于工業自動化、新能源等領域，實時監測直流電壓、電流等關鍵參數。
核心功能
精準測量
直流電壓（直接輸入或霍爾傳感器75mV信號）
直流電流（適配分流器或霍爾元件）
接口配置
4-20mA輸出：連接PLC/數據采集系統
開關量輸入：2路設備狀態監測
繼電器輸出：1路設備控制（5A/250VAC）
RS485通信：Modbus協議遠程數據傳輸
顯示交互
數碼管實時顯示電壓/電流值
狀態指示燈提示通信與報警
產品特點
高精度：誤差≤±0.5%，長期穩定
便捷安裝：標準面板尺寸（如96×96mm）
工業防護：-20℃~60℃工作溫度，抗干擾
典型應用
- 光伏系統直流側監測
- 電鍍設備、直流電機電源監控
- 直流充電樁電能管理
技術參數
輸入參數 | 直流電壓 | 范圍：10~600V 精度：0.5% | |
4-20mA輸入 | 范圍：4-20mA 精度：0.5% | ||
霍爾傳感器 | 范圍：0~75mV 精度：0.5% | ||
開關量參數 | 無源干接點 | ||
繼電器輸出 | 無源常開，觸點容量：AC220V/5A,DC30V/5A | ||
通訊參數 | 通訊接口 | RS485接口 | |
通訊協議 | Modbus_RTU協議 | ||
波特率 | 1200bps,2400 bps,4800 bps,9600 bps | ||
數據格式 | 8個數據位、1個停止位、無校驗 | ||
使用環境 | 環境溫度 | -10℃～+55℃（正常工作） | |
環境濕度 | ≤95% | ||
工作電源 | 第一種電源 | AC/DC220V | 只能選擇其中一種工作電源 |
第二種電源 | 直流DC9-40V | ||
功 耗 | ≤3W | ||
隔離耐壓 | 2KV | ||
電源跌落 | 200ms | ||
絕緣性能
| 抗電強度 | 外殼與端子之間大于AC2000V | |
絕緣性能 | 外殼與端子之間大于100ΜΩ | ||
抗 震 性 | 10～55～10Hz 2g 1min | ||
抗 干 擾 | 符合GB/T17626.8-2006標準 | ||
安裝方式 | 嵌入式安裝 | ||
